暫無商品咨詢信息 [發表商品咨詢]
1.2344電渣/FT413/8407(MC 413R)
￥42.58
FDAC
￥68.00
MC 2343R
￥39.98
1、最新價格：
| 品種 | 產地 | 厚度 mm | 毛料 （元/kg） | 需熱處理光板 （元/kg） | 精料 （元/kg） |
FS450/8418 (MC 450R) | 撫鋼 | 15-29.9 | 58.98 | 66.48 | 66.98 |
| 30-89.9 | 48.98 | 56.48 | 56.98 | ||
| 90-350 | 44.88 | 52.38 | 52.88 |
2、交貨硬度：
退火HB<220
3、鋼種特性：
保護氣氛電渣和均勻化處理, 高Mo低V低Si，更好的抗熱疲勞龜裂、熱沖擊開裂、熱磨損性能。等向沖擊功>350J。壓鑄王。
4、常見用途：
精密壓鑄模具，大中型壓鑄模具和擠壓模具，長壽命、結構復雜的鋁合金壓鑄模具。
5、化學成分：
| C | Si | Mn | Cr | Mo | V |
| 0.37 | 0.30 | 0.40 | 5.30 | 2.20 | 0.50 |
6、物理性能：
鋼的臨界溫度
| 臨界點 | Ac1 | Ac3 | Ms |
| 溫度℃ | 820 | 890 | 280 |
熱膨脹系數
| 溫度℃ | 20-400 | 20-600 | 20-700 |
| 熱膨脹系數10-6/K | 12.5 | 13.3 | 13.5 |
鋼的熱導率
| 溫度℃ | 20 | 400 | 700 |
| 熱導率W·(m·K)-1 | 25.5 | 31.2 | 32.3 |
鋼材密度(g/cm3)：7.81
彈性模量E(MPa)：210x103
7、熱處理：
| 項目 | 加熱溫度℃ | 冷卻方式 | 硬度 |
| 退火 | 780～850 | ≤20℃/h慢冷到500℃，出爐空冷 | ≤200HB |
| 淬火 | 1000～1030 | 油冷或空氣或鹽浴 | 52-57HRC |
| 回火 | 560～600 | 空冷 | 45-50HRC |
鋼的奧氏體連續冷卻轉變曲線

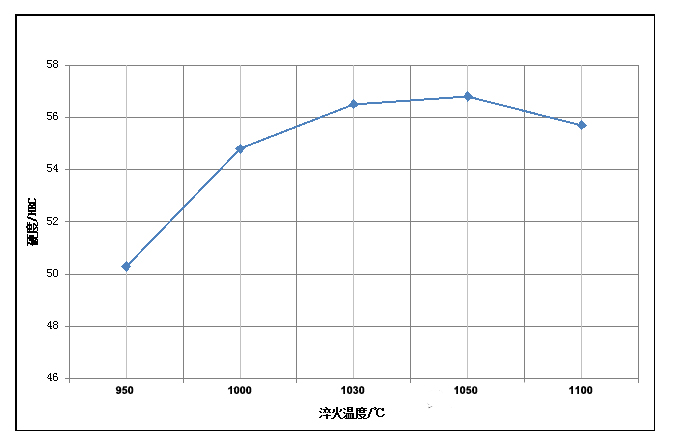

淬火溫度對硬度的影響

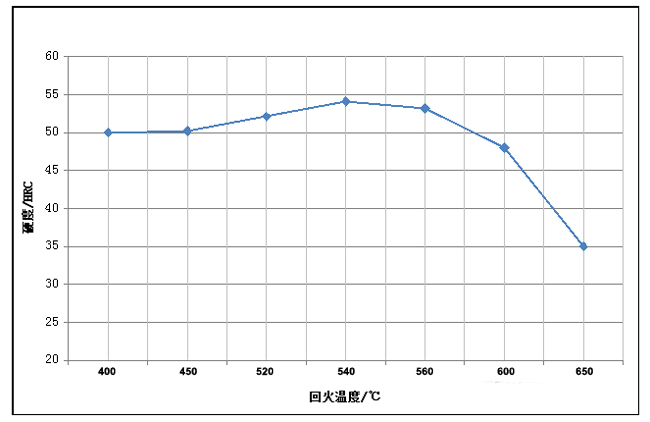

回火溫度對硬度的影響
8、可供規格：
毛料：厚度15-350mm×寬度20-610mm×長度20-800mm
需熱處理光板：厚度15-350mm×寬度20-610mm×長度20-800mm
精料：厚度15-350mm×寬度20-610mm×長度20-800mm
9、交貨標準：
暫無商品咨詢信息 [發表商品咨詢]
